tutorial how to start with inventor pro ? ( Chanfrein, Gravure,Coque,Congé, Extrusion,Filetage,Perçage,enlèvement de matière)

  1. Step 1:

    -choisir standart.ipt
    -créer

  2. Step 2:

    choisir plan XZ puis appuyez sur Nouvelle esquisse 2d

  3. Step 3:

    Créer un cercle diamètre 30 mm

  4. Step 4:

    -cliquer sur extrusion
    -choisir le cercle comme contour
    -appuyez entré et choisir la distance d’extrusion 5 mm
    -appuyez sur ok

  5. Step 5:

    -Créer une Nouvelle esquisse 2d sur la vue haut du cercle
    -crée 2 cercles
    -appliquer les cotes

  6. Step 6:

    -cliquer sur extrusion
    -choisir les 2 cercles comme contour
    --appuyer entrée ,choisir soustraction (2 eme icone) et choisir la distance de soustraction 3 mm
    -appuyez sur ok

  7. Step 7:

    -sur la même vue haut Créer un cercle diamètre 6 mm
    -appliquer les cotes

  8. Step 8:

    -Créer un ellipse
    -appliquer les cotes

  9. Step 9:

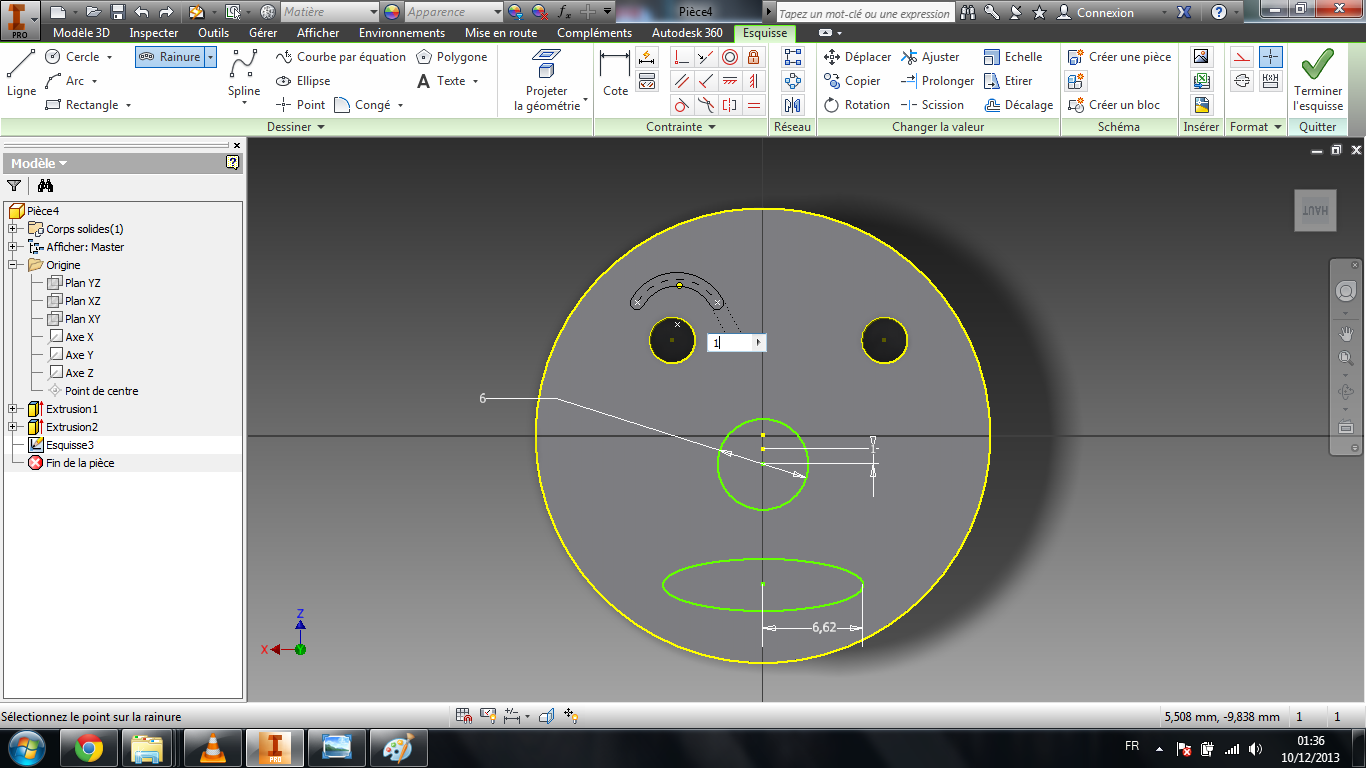

    Créer une rainure arc par 3 point

  10. Step 10:

    -appliquer les cotes ( rainure)

  11. Step 11:

    -appliquer les cotes ( rainure)

  12. Step 12:

    -appliquer les cotes ( rainure)

  13. Step 13:

    -cliquer sur copier
    -sélectionner : rainure,appuyer entrée

  14. Step 14:

    -point de base : cliquez sur la rainure puis déplacer pour faire copier

  15. Step 15:

    -cliquer sur terminer l’esquisse

  16. Step 16:

    -cliquer sur extrusion
    -choisir les( 2 rainures ,ellipse,cercle) comme contour
    --appuyer entrée ,choisir soustraction (2 eme icone) et choisir la distance de soustraction 3 mm
    -appuyez sur ok

  17. Step 17:

    -choisir le menu affichez
    -sélectionnez ombres , réflexions

  18. Step 18:

    -1 : cliquer sur congé
    -2 : choisir : ellipse , cercle comme arêtes
    (diamètre de congé D= 1 mm)
    3- appuyez sur ok

  19. Step 19:

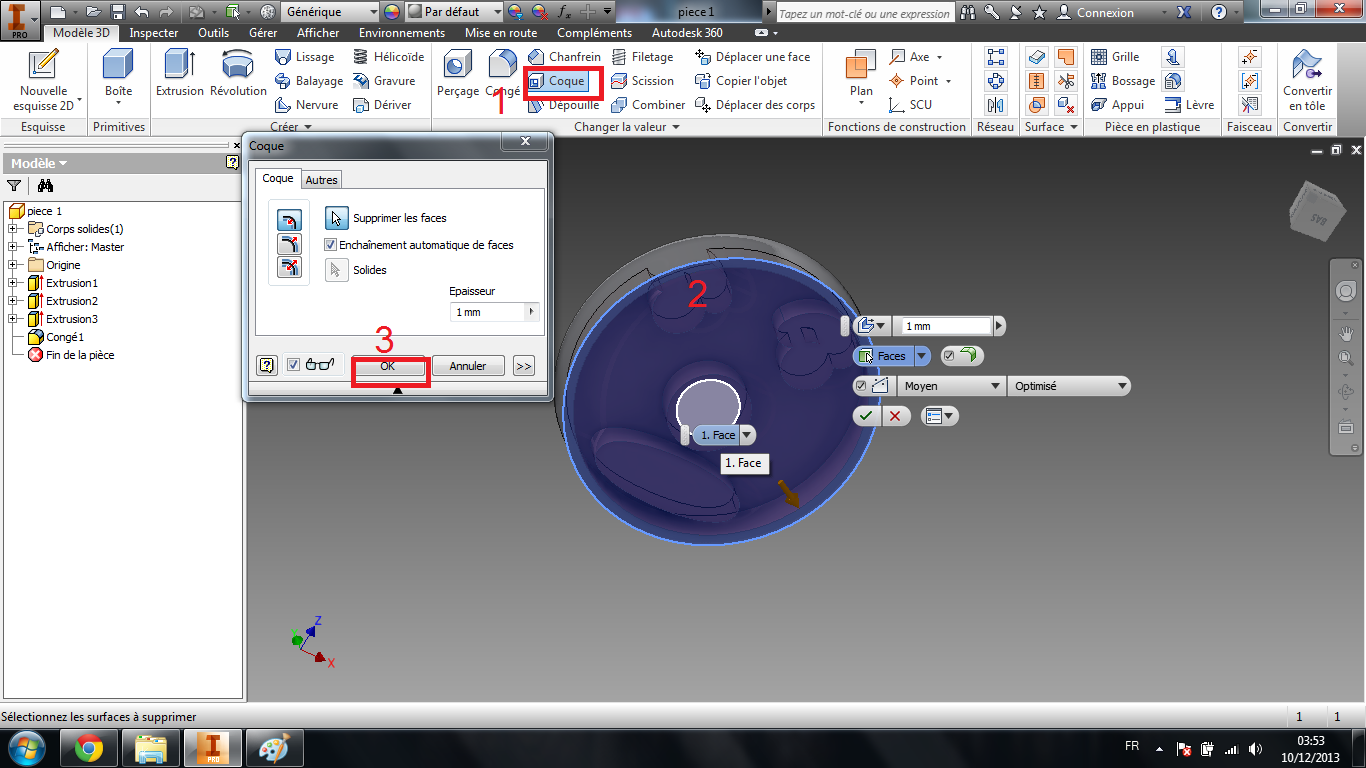

    1 : cliquer sur coque
    2-cliquer sur la face bas du cercle pour supprimer les faces
    (épaisseur : 1 mm)
    3- appuyez sur ok

  20. Step 20:

    1 : cliquer sur chanfrein
    2: choisir la cercle blanc comme arêtes
    (distance : 1 mm )
    3- appuyez sur ok

  21. Step 21:

    -Créer une Nouvelle esquisse 2d sur la vue haut du cercle
    1: cliquer sur texte
    2 : sélectionnez la face haute du cercle
    3: crée le texte sur la zone de texte
    appuyez sur ok

  22. Step 22:

    cliquer sur texte rotation
    1: sélectionner : texte , appuyez sur entré
    2: sélectionner centre : ligne orangé
    3: modifier l'angle de rotation
    4: appuyez sur appliquer

  23. Step 23:

    -cliquer sur déplacer
    sélectionner : texte (grabcad) ,appuyez sur entré
    sélectionner point de base , faire déplacer
    appuyez sur terminer

  24. Step 24:

    -1: cliquer sur gravure
    -2 : sélectionner texte (grabcad) comme contour , choisir profondeur : 1mm
    -3 : appuyez sur ok

  25. Step 25:

  26. Step 26:

    -cliquer sur filetage
    -sélectionner les faces du cercles
    - appuyez sur ok

  27. Step 27:

    -cliquer sur perçage
    -sélectionnez la face haute du cercle
    -modifier les paramètres de perçage
    - appuyez sur ok
