Tutorial: How to create wave spring in Creo Parametric

By Yaroslav on 12 Jun 10:17 4 answers 5312 views 1 comment

Using Helical sweep and trajpar parameter in the relations of crossection.

4 answers

  • Yaroslav
    Yaroslav about 4 years ago

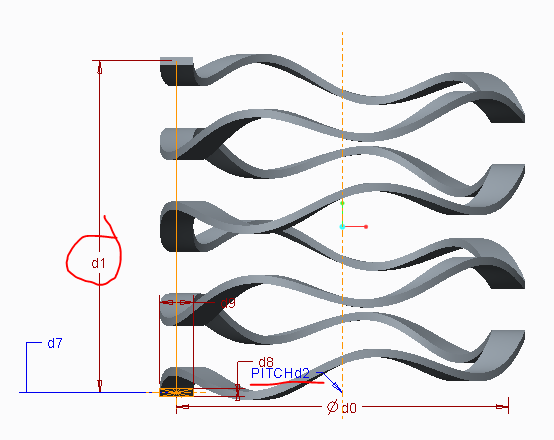

    d1 - высота пружины. Задается отрезком в первом эскизе (Шаг 3)
    d2 - расстояние между витками пружины. Задается в инструменте Helical Sweep (Шаг 5).
    trajpar - параметр, который изменяет значение от 0 до 1, при движении сечения по траектории.

    Таким образом, если оставить
    sd7= sin( trajpar * 360), то волнообразный скачек произойдет по синусоиде от 1 до -1 по всей длине пружины. И мы его просто не заметим.
    Коэффициентом К вычисляем количество витков пружины. Подставив его в уравнение sd7= sin( trajpar * 360/k), получим один волнообразный скачек на КАЖДОМ витке от 1 до -1.
    Умножим на количество волн - параметр col
    sd7= sin( trajpar * 360/k * col) - получится несколько скачков/волн на каждом витке пружины.
    Умножим на amp - задаем высоту волн.
    sd7= amp * sin( trajpar * 360/k * col)

  • frei
    frei about 4 years ago

    Пожалуйста, поясни про параметр к и про размеры d1 и d2.
